DE-TEIUです。

今のClaudeは、多少DB設計っぽいこともやろうと思えばできるので、せっかくならER図まで書いてくれないかな、と思ってちょっと試してみた話です。

※ゆるWeb勉強会@札幌 #30で話したトピックを再編集したものです。

A5:SQL Mk-2

A5:SQL Mk-2という、最高のDBクライアントがあります。

• Windowsで動くフリーのDBクライアント
• 様々なDBに接続できる（Oracle、PostgreSQL、MySQL、SQL Server などなど）

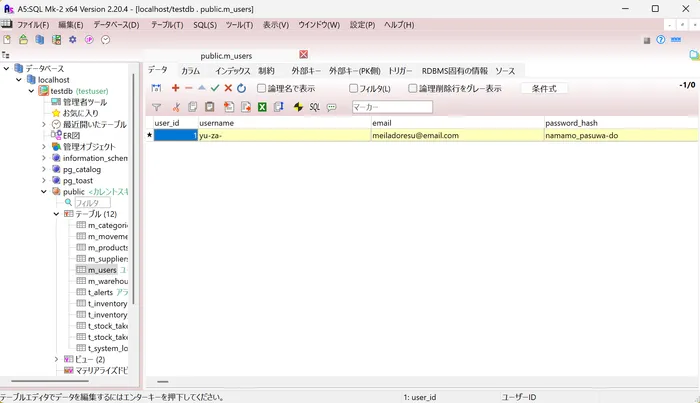

• レコードの参照、更新が直感的にできる
• 当然SQLの実行もできる
• ER図を作れる
• 業務系システムの開発をしている会社が使いがち（な気がする）

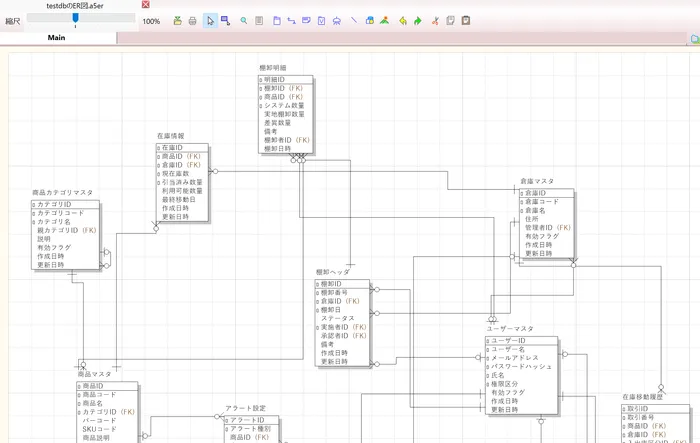

ER図はこんな感じで編集できます。

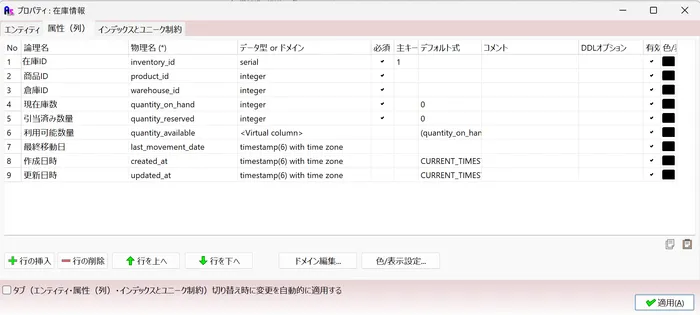

テーブルのカラム定義の編集ウィンドウはこういう雰囲気。わかりやすい。

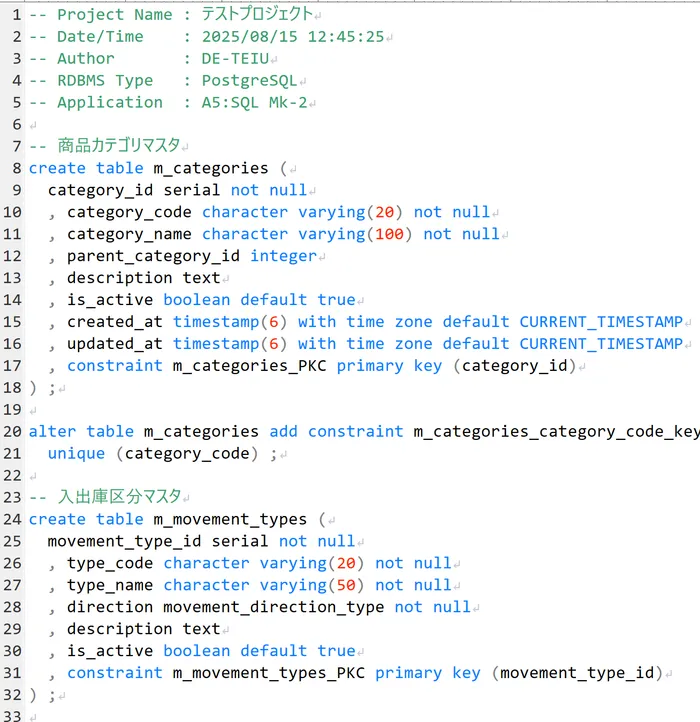

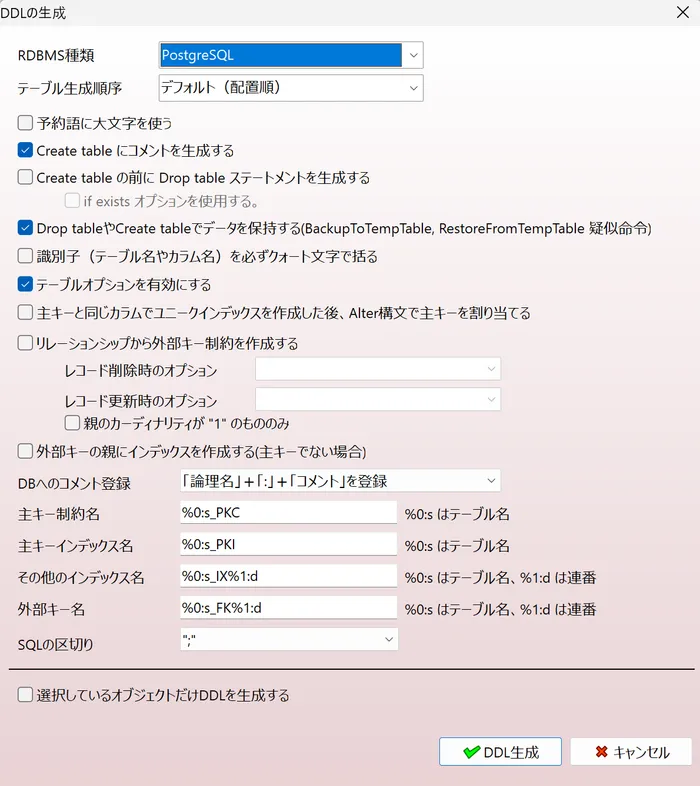

そしてなんとこのER図からDDLを生成してくれたり。

ところで、このER図の中身はどうなってんの？

実はこれ、中身はテキストデータになっています。

# A5:ER FORMAT:19
# A5:ER ENCODING:UTF8
# A5:ER Mk-1 Copyright © 2007 m.matsubara
# A5:SQL Mk-2 Version 2.20.4 Copyright © 1997 - 2025 m.matsubara
#  https://a5m2.mmatsubara.com

[Manager]
ProjectName=テストプロジェクト
Author=DE-TEIU
MaxEntityRowShow=1000
...
...
...

ということは、これもしかしてファイルの記法ルールを学習させたらAIに作ってもらえるのでは？

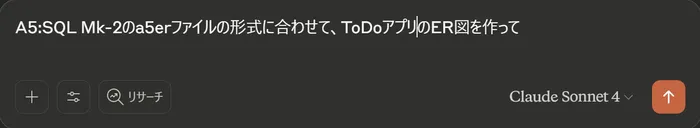

とりあえず命令してみる

さすがにこれを言うだけじゃダメだった。ClaudeはA5:SQLのER図についてのコンテキストは持ってなさそう。

このER図の記法をドキュメント化しよう

こんな流れでER図の仕様をドキュメント化できたりしないかね？

やってみよう。

1. Claudeに適当なシステムのDDLを作らせる
2. そのDDLを実行し、テーブルを作る
3. A5:SQLの機能で、テーブルを作ったスキーマから ER図(.a5er)をリバース生成する
4. 生成したa5erファイルをClaudeに渡して、このファイルの記述ルールを理解させる（ルールをテキストファイルで出力させる）
5. 記述ルールをClaudeに渡して、同時に別のシステムのER図を作らせる(これができたら成功！)

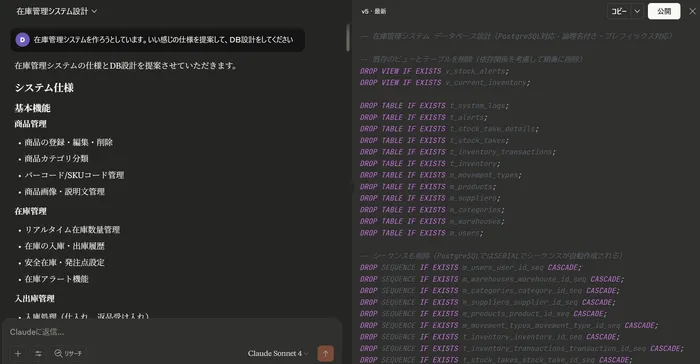

Claudeに適当なシステムのDDLを作らせる

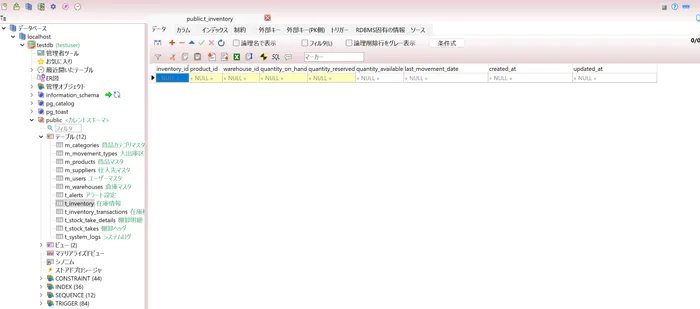

そのDDLを実行し、テーブルを作る

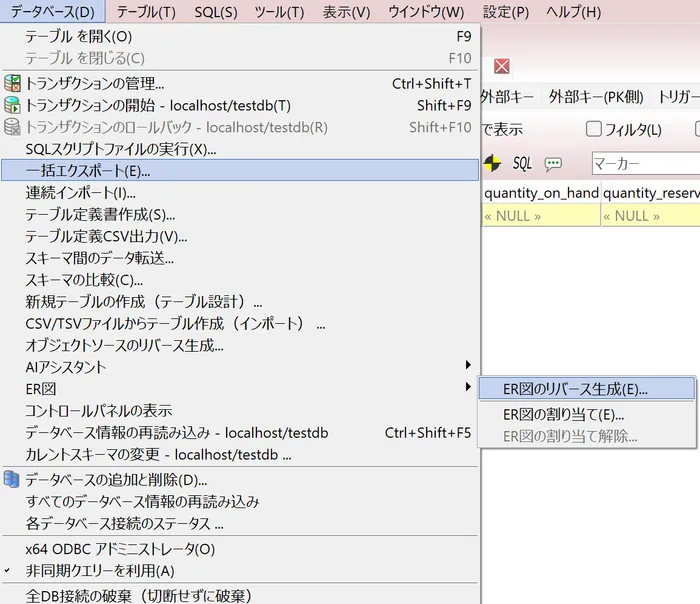

A5:SQLの機能で、テーブルを作ったスキーマから ER図(.a5er)をリバース生成する

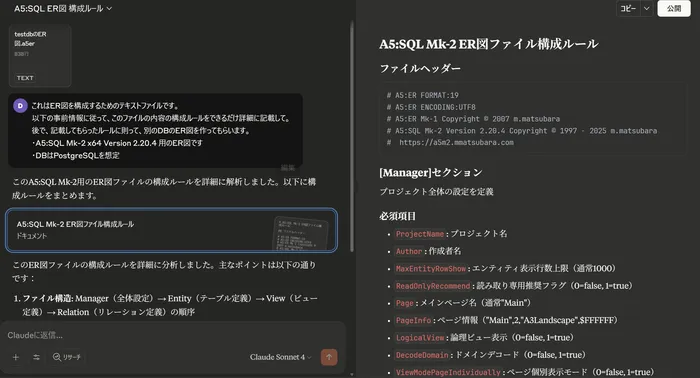

生成したa5erファイルをClaudeに渡して、このファイルの記述ルールを理解させる

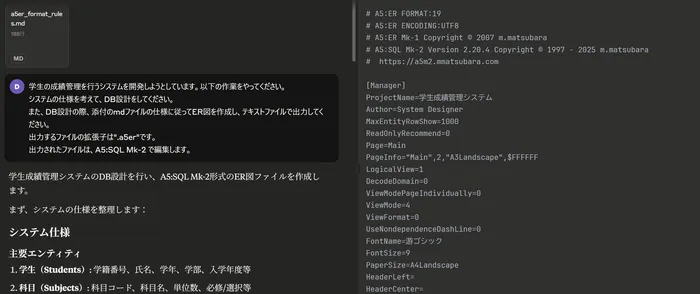

記述ルールをClaudeに渡して、同時に別のシステムのER図を作らせる

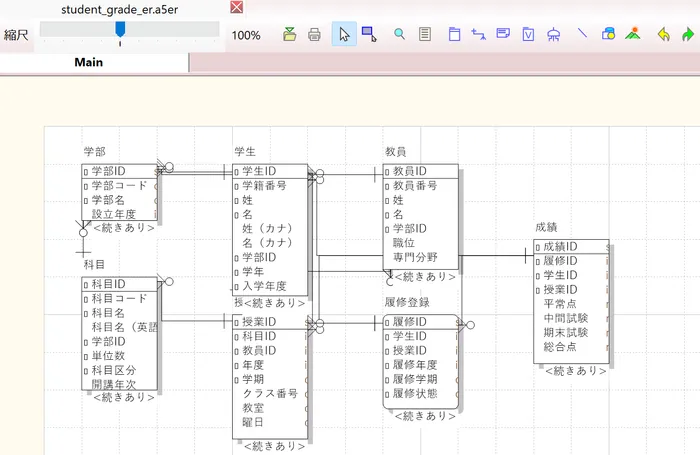

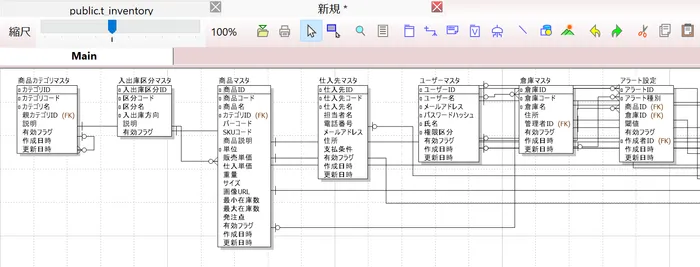

ER図をA5:SQLで開いてみよう

できてそう。 ちなみにこれ、もちろん一発でできた訳ではなくて、何回かプロンプトを調整しながら試して最終的にこうなった。 最初のうちはいざA5:SQLで開いたら何も出てこない謎のa5erファイルとか作られてた。

結論

やろうと思えばできる

まとめ

今回、

1. テキストベースのER図データをAIに与え、その記述ルールを学ばせる
2. 学ばせた記述ルールをもとに、別のER図を生成させる

という手順でER図の生成を行った。

この方法は、テキストベースのデータであれば、恐らくどんなファイルの生成にも応用できる。 サンプルとなるデータを渡してやれば、たぶん何でも作れるようになりそう。何か他のことにも応用したい。

補足（と言いつつここが最重要）

イベントでこの話をした後、登壇資料を公開したら、なんとA5:SQL作者の方の目にとまり、下記のコメントをいただきました。

そして公式のER図ファイルの仕様書を公開していただきました。ありがとうございます。

ちなみにこの仕様書を使ってa5erファイルを自動生成したところ、一発でいい感じのものが生成されました。 ということで、A5:SQLのER図をAIに作らせたくなったら上記の仕様書を読ませて作りましょう。

---
